Rayonnage Industriel : Comment Optimiser Votre Stockage ?

Rayonnage industriel : le guide complet pour optimiser votre stockage

Le rayonnage industriel est bien plus qu'un simple équipement de rangement : c'est la colonne vertébrale de votre logistique interne. En 2026, avec la pression sur les coûts d'entreposage et les exigences de sécurité accrues, le choix et l'optimisation de votre système de rayonnage déterminent directement votre productivité, votre sécurité et votre rentabilité. Ce guide vous accompagne de la définition technique jusqu'aux stratégies d'optimisation, pour transformer votre stockage en entrepôt en un avantage compétitif.

Que vous soyez responsable d'entrepôt, directeur logistique ou acheteur, vous trouverez ici une méthode concrète pour analyser vos besoins, sélectionner le bon palettier industriel et sécuriser votre installation.

Key Takeaways

Le rayonnage industriel est un système modulaire en acier conçu pour stocker des charges lourdes et volumineuses, et son choix impacte directement la rentabilité de l'entrepôt.
La sélection d'un type de rayonnage dépend de 4 facteurs clés : la nature de la charge, la hauteur disponible, la méthode de manutention et le taux de rotation des stocks.
La norme FEM 10.2.02 constitue le référentiel technique de conception et de calcul des rayonnages industriels, complétée par la norme EN 15512 pour les exigences de sécurité.
Une installation conforme et sécurisée permet de prévenir les accidents de manutention et d'augmenter significativement la densité de stockage.
L'optimisation d'un parc de rayonnages existants passe par l'audit, la reconfiguration et la maintenance préventive.

Quick Answer : Un rayonnage industriel est une structure métallique modulaire composée de montants, de longerons et de plateaux, conçue pour stocker des charges lourdes (palettes, caisses, charges longues) en entrepôt. Son choix dépend de la nature des charges, de la hauteur disponible, de la méthode de manutention et du taux de rotation des stocks.

Le rayonnage industriel : définition technique et fonctionnelle

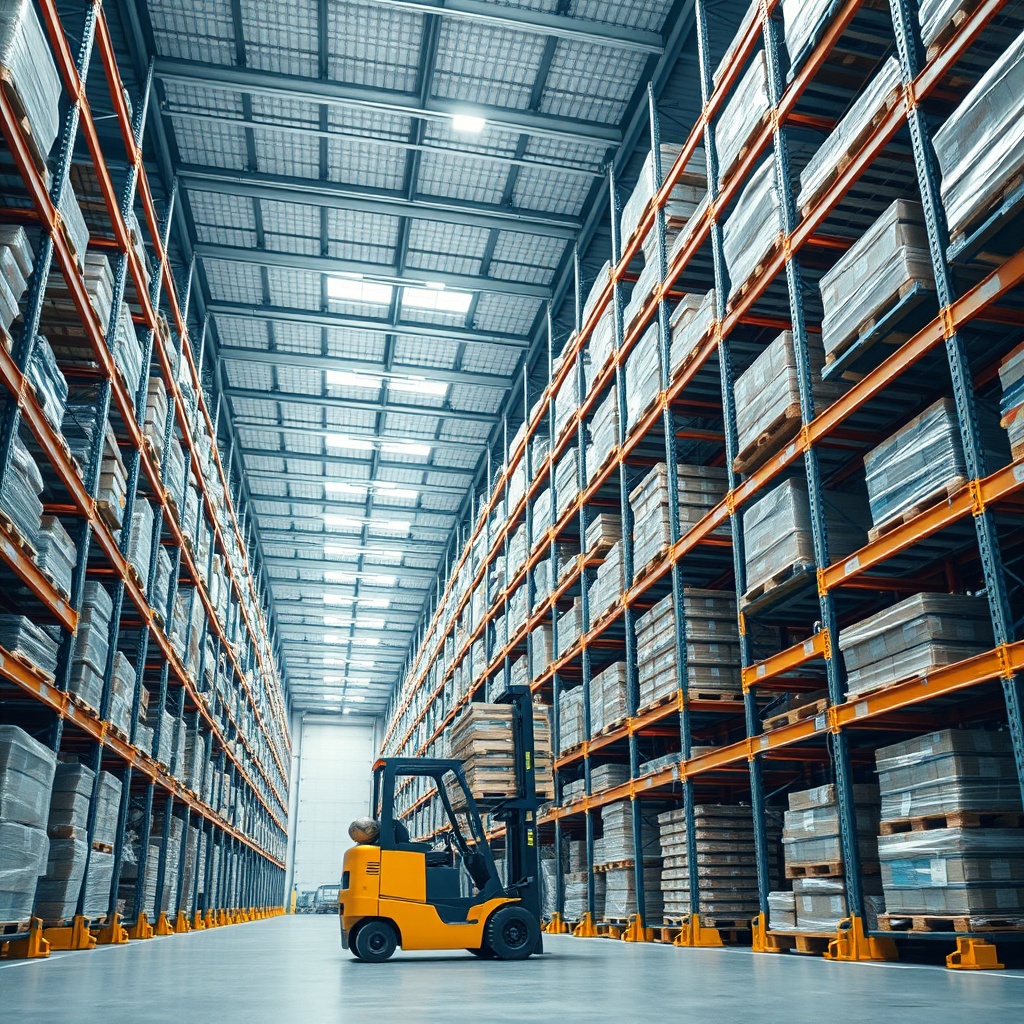

Showcases the scale and organization of industrial shelving in a working warehouse environment.

Définition technique et fonctionnelle

Definition : Un rayonnage industriel est une structure métallique composée de montants verticaux perforés, de longerons horizontaux et de plateaux, destinée au stockage de charges lourdes et volumineuses. Contrairement à une étagère classique, il est conçu pour supporter des charges de plusieurs centaines de kilos à plusieurs tonnes par niveau.

Le rayonnage industriel se distingue des étagères légères et des racks de stockage par sa capacité de charge, sa modularité et sa conformité aux normes de sécurité. Il joue un rôle central dans la chaîne logistique en permettant la densification du stockage, l'accessibilité rapide des marchandises et la traçabilité des flux.

Les composants principaux sont fabriqués en acier, parfois en aluminium pour des environnements spécifiques, avec des traitements anticorrosion (galvanisation, peinture époxy) adaptés aux conditions d'utilisation.

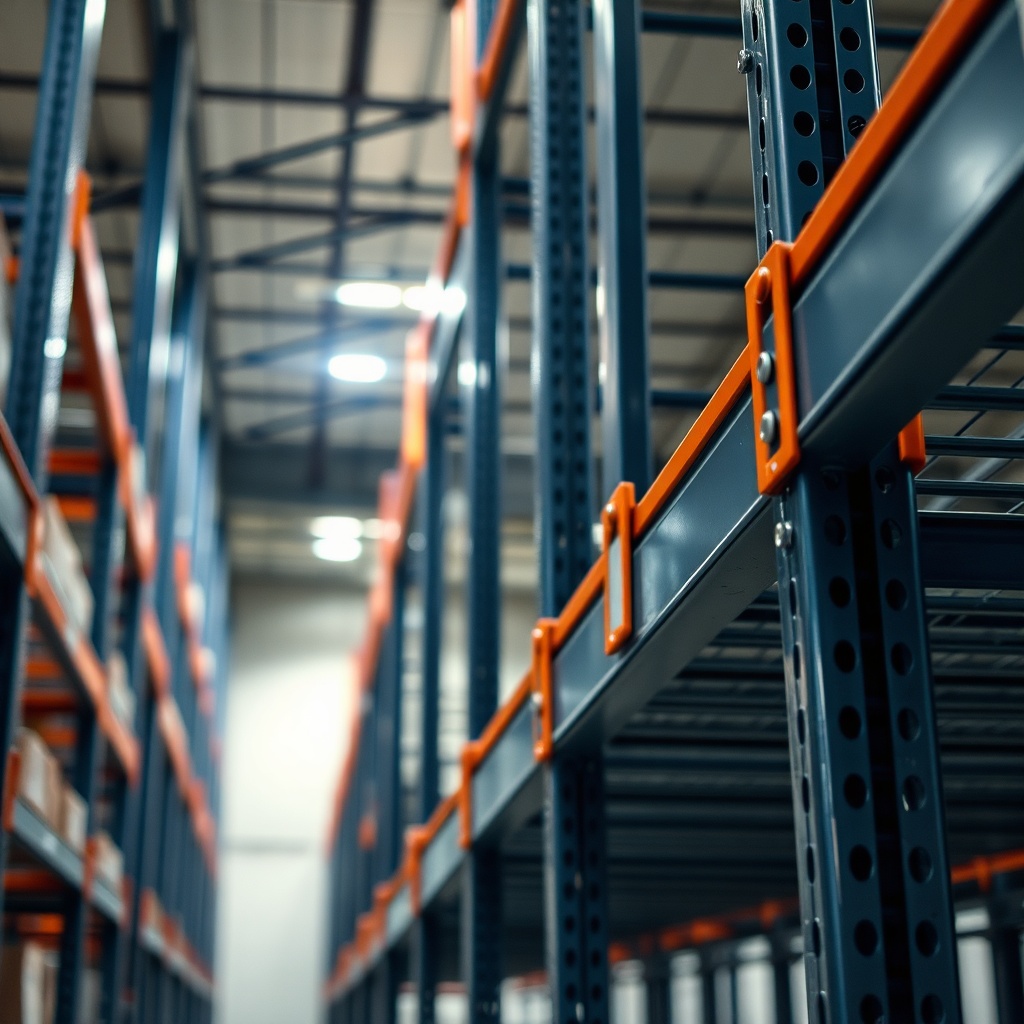

Focuses on the engineering and safety features of industrial shelving components.

Les critères de classification des rayonnages industriels

Les rayonnages industriels se classent selon trois critères principaux :

Par capacité de charge : léger (moins de 200 kg par niveau), moyen (200 à 800 kg), lourd (1 à 4 tonnes par niveau), très lourd (plus de 4 tonnes).
Par méthode d'accès : manuel (préparation de commandes à pied), semi-automatisé (chariots, transpalettes), automatisé (navettes, convoyeurs, transtockeurs).
Par configuration : à palettes, cantilever, dynamique à gravité, mobile, à double profondeur.

Le tableau suivant compare les types de rayonnages industriels les plus courants pour vous aider à identifier la solution adaptée à votre contexte.

| Type de rayonnage | Capacité de charge typique | Accès aux charges | Densité de stockage | Coût relatif | Idéal pour | |---|---|---|---|---|---| | Rayonnage à palettes classique | Moyenne à élevée | Direct | Moyenne | Modéré | Stockage polyvalent | | Rayonnage cantilever | Très élevée (charges longues) | Direct | Faible à moyenne | Élevé | Tubes, profilés, bois | | Rayonnage dynamique à gravité | Moyenne | Indirect (FIFO) | Très élevée | Élevé | Produits à forte rotation | | Rayonnage mobile (compact) | Moyenne à élevée | Indirect | Très élevée | Très élevé | Stockage à faible rotation | | Rayonnage à double profondeur | Moyenne | Semi-direct | Élevée | Modéré à élevé | Stockage par lots |

Pourquoi le rayonnage industriel est-il indispensable en logistique moderne ?

Le rayonnage industriel répond à quatre enjeux majeurs de la logistique contemporaine :

Enjeux de productivité : un système de rayonnage bien conçu réduit les temps de préparation de commandes en optimisant les déplacements et l'accès aux références.
Enjeux de sécurité : des rayonnages conformes et correctement installés préviennent les chutes de charges et les effondrements, qui constituent des risques majeurs en entrepôt.
Enjeux économiques : la densification du stockage permet d'optimiser le coût au m² et au m³, un levier essentiel face à la hausse des loyers industriels.
Enjeux réglementaires : les rayonnages industriels sont soumis à des exigences de sécurité au travail, imposant à l'employeur des obligations de conception, d'installation et de contrôle.

Les différents types de rayonnages industriels et leurs applications spécifiques

Rayonnages à palettes : la solution polyvalente

Le rayonnage à palettes, ou palettier industriel, est la solution la plus répandue dans les entrepôts logistiques, les plateformes de distribution et les sites de production. Sa structure se compose de montants perforés et de longerons ajustables, permettant de configurer les niveaux selon les hauteurs de charges.

Les configurations principales sont :

Simple profondeur : accès direct à chaque palette, idéal pour le stockage polyvalent avec une bonne accessibilité.
Double profondeur : deux palettes en profondeur, augmentant la densité de stockage au prix d'un accès semi-direct nécessitant un chariot à mât rétractable.
À accumulation : plusieurs palettes par niveau, optimisant l'espace pour les produits à rotation moyenne ou faible.

Chaque configuration présente des compromis entre densité de stockage et accessibilité, qu'il faut évaluer selon votre taux de rotation.

Rayonnages cantilever : la solution pour les charges longues

Le rayonnage cantilever se distingue par sa conception spécifique : des bras horizontaux fixés sur des montants verticaux, sans longerons frontaux. Cette structure libère totalement l'accès frontal, ce qui le rend idéal pour les charges longues et volumineuses.

Les charges adaptées incluent les tubes, barres, tôles, bois, profilés et autres matériaux de grande longueur. Les capacités de charge et les hauteurs disponibles varient selon les modèles, mais ce type de rayonnage est conçu pour supporter des charges très lourdes.

La différence majeure avec les rayonnages à palettes réside dans l'accessibilité : le cantilever permet un chargement et déchargement direct sur toute la longueur du bras, sans obstruction par des longerons.

Rayonnages dynamiques et automatisés : la solution pour la performance

Pour les entrepôts à haut débit, les systèmes dynamiques et automatisés offrent des performances supérieures :

Rayonnages à gravité : les palettes circulent sur des rails inclinés à rouleaux, fonctionnant en FIFO (premier entré, premier sorti). Le flux est contrôlé par des freins et des séparateurs pour éviter les collisions.
Rayonnages à convoyeurs : intégrés aux systèmes de transport automatisés, ils assurent la circulation continue des charges entre les zones de stockage et de préparation.
Rayonnages mobiles : montés sur des chariots motorisés se déplaçant latéralement, ils permettent une compacité maximale en supprimant les allées fixes au profit d'une seule allée mobile.
Rayonnages à navettes : des navettes automatisées se déplacent à l'intérieur des niveaux pour déposer et récupérer les palettes, combinant densité et rapidité.

Quick Answer : Le choix entre un rayonnage à palettes classique, un cantilever ou un système dynamique dépend de la nature de vos charges et de votre taux de rotation. Pour des charges longues, choisissez le cantilever ; pour une forte rotation FIFO, optez pour le dynamique à gravité ; pour un stockage dense à faible rotation, le rayonnage mobile est idéal.

Comment choisir son rayonnage industriel : critères et méthode

Étape 1 : Analyser les contraintes de votre entrepôt

La première étape consiste à dresser un état des lieux précis de votre environnement de stockage :

Surface disponible et hauteur sous plafond : ces deux paramètres conditionnent directement le nombre de niveaux et la densité de stockage possible.
Flux de marchandises : analysez les entrées, sorties et rotations de chaque référence pour identifier les produits à forte ou faible demande.
Contraintes de manutention : type de chariots élévateurs, transpalettes ou systèmes automatisés utilisés, largeur des allées, rayon de braquage.
Conditions environnementales : température, humidité, présence de corrosion ou d'atmosphère agressive.

Étape 2 : Définir les besoins de stockage

Une fois les contraintes identifiées, formalisez vos besoins :

Calculez le nombre de palettes ou de charges à stocker, en tenant compte des pics saisonniers.
Déterminez les dimensions des charges (longueur x largeur x hauteur) et leurs poids unitaires.
Définissez le mode d'accès souhaité : direct, FIFO (premier entré, premier sorti) ou LIFO (dernier entré, premier sorti).
Établissez un cahier des charges fonctionnel détaillant toutes ces exigences.

Étape 3 : Sélectionner le type de rayonnage

Pour choisir le type de rayonnage adapté, utilisez une méthode de comparaison par pondération des critères : coût, capacité, accessibilité, évolutivité et compatibilité avec vos équipements de manutention.

Consultez plusieurs fournisseurs et demandez des devis comparatifs. Validez ensuite le choix avec vos services sécurité et maintenance pour garantir la conformité et la maintenabilité de l'installation.

Étape 4 : Dimensionner et configurer le rayonnage

Le dimensionnement est une étape technique cruciale :

Calculez la capacité statique (charge au repos) et dynamique (charge en mouvement) de chaque niveau.
Déterminez les entraxes (espacement des montants) et les longueurs de longerons en fonction des dimensions de vos palettes.
Choisissez les accessoires adaptés : protections de montants, séparateurs, supports de palettes, butées.
Réalisez une simulation 3D et des plans d'implantation pour valider la configuration avant installation.

Installation et sécurité : les règles d'or pour un rayonnage conforme

Normes et réglementations applicables

La sécurité des rayonnages industriels repose sur des référentiels techniques et réglementaires stricts :

Norme FEM 10.2.02 : référentiel européen de conception et de calcul des rayonnages à palettes, définissant les méthodes de vérification de la structure.
Norme EN 15512 : exigences de sécurité pour les rayonnages à palettes, couvrant les essais, les tolérances et les critères de performance.
Réglementation relative aux équipements de travail : l'employeur est tenu de mettre en place des équipements conformes et de les maintenir en état de sécurité.
Obligations de formation et d'information : les opérateurs doivent être formés à l'utilisation des rayonnages et informés des capacités de charge.

Étapes d'installation d'un rayonnage industriel

L'installation d'un système de rayonnage doit suivre une procédure rigoureuse :

Préparation du sol : vérification de la planéité, de la résistance et de l'état du béton.
Réception et contrôle des composants : vérification de la conformité et de l'absence de dommages.
Assemblage des montants et des longerons : respect des couples de serrage et des tolérances.
Nivellement et ancrage au sol : utilisation de platines et de chevilles adaptées.
Installation des accessoires de sécurité : protections de montants, butées, plaques de capacité.
Contrôle final et réception : vérification de l'aplomb, de la stabilité et de la conformité.
Marquage et signalisation des capacités : affichage des charges maximales par niveau.

Maintenance et inspection : prévenir les risques

La maintenance préventive est essentielle pour garantir la sécurité et prolonger la durée de vie de vos rayonnages :

Fréquence des inspections : réalisez des inspections visuelles régulières et des inspections techniques approfondies à intervalles planifiés.
Points de contrôle : déformations des montants et longerons, jeux anormaux au niveau des connexions, corrosion, état des fixations.
Gestion des chocs et des réparations : tout impact doit être signalé, évalué et réparé par un professionnel qualifié.
Traçabilité des contrôles : tenez un registre de sécurité documentant toutes les inspections et interventions.

Optimisation de votre rayonnage industriel : stratégies et bonnes pratiques

Auditer et réorganiser votre espace de stockage

L'optimisation d'un parc de rayonnages existants commence par un audit méthodique :

Cartographie des flux : analysez les mouvements de marchandises pour identifier les goulots d'étranglement.
Analyse des temps de préparation : mesurez les temps de déplacement et de manutention pour repérer les inefficacités.
Identification des zones sous-utilisées ou en surcapacité : ajustez la répartition des références selon leur rotation.
Réorganisation des allées et des zones de picking : regroupez les produits à forte rotation près des zones de préparation pour réduire les déplacements.

Améliorer la productivité avec les accessoires adaptés

Les accessoires et équipements complémentaires peuvent significativement améliorer la productivité :

Accessoires de préhension : supports de palettes, séparateurs, rails de guidage pour faciliter le chargement.
Solutions de signalisation : étiquetage, codes-barres, affichage des capacités pour éviter les erreurs.
Systèmes de gestion de stock : WMS, RFID, capteurs pour une traçabilité en temps réel.
Équipements complémentaires : passerelles, échelles, plateformes d'accès pour sécuriser les opérations en hauteur.

Réduire les coûts et l'empreinte environnementale

L'optimisation du stockage a également un impact économique et environnemental :

Optimisation de la densité de stockage : réduisez la surface louée en exploitant mieux la hauteur disponible.
Réduction des déplacements : diminuez la consommation énergétique des chariots en optimisant les parcours.
Choix de matériaux recyclables et durables : privilégiez les fournisseurs proposant des aciers recyclés et des traitements respectueux de l'environnement.
Maintenance préventive : prolongez la durée de vie de vos équipements et évitez les remplacements prématurés.

FAQ sur le rayonnage industriel

Quelle est la différence entre un rayonnage industriel et une étagère classique ?

La différence fondamentale réside dans la capacité de charge, la structure et les normes de sécurité. Un rayonnage industriel est conçu pour supporter des charges lourdes et des palettes, avec des montants renforcés et des longerons ajustables. Une étagère classique est destinée aux charges légères et aux colis, sans exigences structurelles comparables.

Comment calculer la capacité de charge d'un rayonnage industriel ?

La capacité de charge par niveau se calcule en multipliant la charge par palette par le nombre de palettes stockées sur ce niveau. Cependant, de nombreux facteurs influencent cette capacité : longueur des longerons, entraxe des montants, épaisseur de l'acier. Il est impératif de respecter les plaques de capacité fournies par le fabricant, qui tiennent compte de tous ces paramètres.

Quels sont les signes d'un rayonnage industriel dangereux ?

Les signes d'alerte incluent : déformations visibles des montants ou des longerons, jeux anormaux au niveau des connexions, corrosion importante ou fissures, absence de protections ou de signalisation des capacités. Tout signe de ce type doit entraîner une mise en quarantaine de la zone et une inspection technique immédiate.

Faut-il un permis ou une certification pour installer un rayonnage industriel ?

Il n'existe pas de permis spécifique pour l'installation d'un rayonnage industriel. En revanche, l'installation doit respecter les normes de sécurité en vigueur et être réalisée par des installateurs qualifiés. Il est fortement recommandé de faire réaliser une vérification par un organisme compétent après installation et périodiquement ensuite.

Quelle est la durée de vie moyenne d'un rayonnage industriel ?

La durée de vie typique d'un rayonnage industriel est de 20 à 30 ans, selon les conditions d'utilisation. Les facteurs de dégradation sont principalement les chocs, la corrosion et les surcharges répétées. Une maintenance régulière et des inspections périodiques permettent de maximiser cette durée de vie et de détecter les problèmes avant qu'ils ne deviennent critiques.

Conclusion

Le rayonnage industriel est un investissement stratégique qui conditionne la performance globale de votre logistique interne. De la définition technique aux critères de choix, en passant par la sécurité et l'optimisation, chaque décision doit être guidée par une analyse rigoureuse de vos flux, de vos charges et de votre environnement.

La conformité aux normes et la maintenance préventive ne sont pas des options : ce sont des exigences qui protègent vos équipes et votre activité. Un rayonnage bien conçu, bien installé et bien entretenu vous permet de gagner en productivité, en sécurité et en rentabilité.

Pour passer à l'action, réalisez un audit de vos installations actuelles ou consultez un expert en rayonnage industriel. L'évolution vers des systèmes de plus en plus automatisés et connectés offre des perspectives prometteuses pour les entrepôts de demain.
